Zayıf akım ve network projelerinde sıkça karşımıza çıkan yapısal kablolama terimleri nelerdir, sahadaki pratik karşılıkları ne anlama gelir? Bir veri merkezine, sistem odasına veya akıllı bir ofis şantiyesine girdiğinizde muazzam bir kablo trafiğiyle karşılaşırsınız. Şartnameleri açtığınızda ise Cat6 halojen-free kablolardan, patch panellerden, keystone jack hatlarından ve Fluke test raporlarından bahsedilir.
Eğer sahada bu zayıf akım ve data terimlerinin ne işe yaradığını, standartlarının ne olduğunu bilmezseniz, projenin kabulünü yaptıramaz, teslimatta çakılır kalırsınız. Sadece kablo çekmek yetmez; o kablonun içindeki frekansı ve sonlandırma mantığını da usta işi bilmek gerekir. Gelin, getbilig.com farkıyla yapısal kablolama dünyasının gizli terimlerini masaya yatıralım.
Cat6 Nedir? Network Altyapısının Bel Kemiği

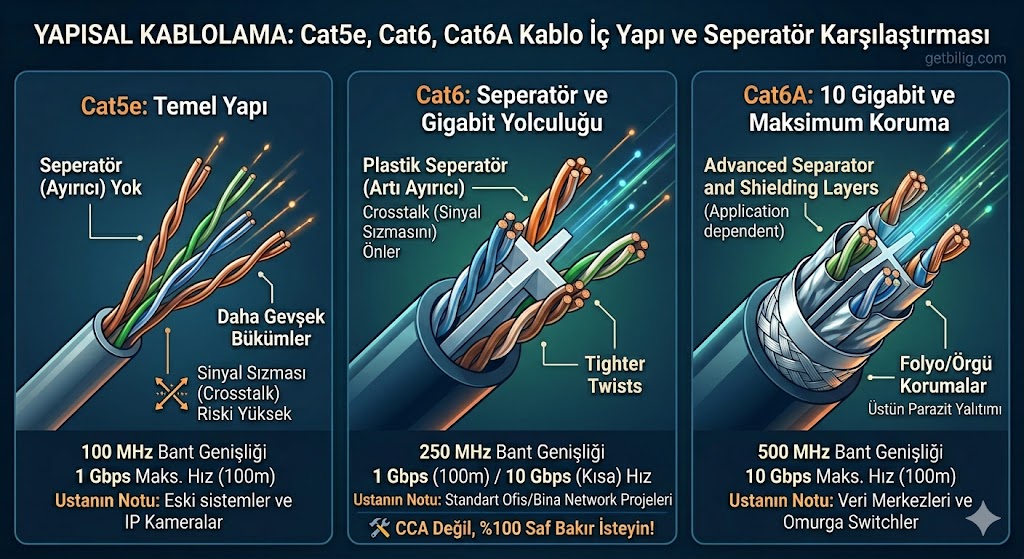

Açılımı “Category 6” olan Cat6, gigabit hızında veri taşıyan 4 çift (8 damar) bükümlü bakır network kablosudur. Sahada veri iletim frekansı 250 MHz’e kadar çıkar. İçindeki 4 per (çift) bakır telin tam ortasında artı şeklinde plastik bir ayırıcı (seperatör) bulunur. Bu plastik, tellerin birbirine olan elektromanyetik sinyal sızdırmasını (crosstalk) önler. Projelerde doğru bir ev içi internet kablosu seçimi yapmak, gelecekteki hız problemlerini kökten çözer.
Patch Cord ve Patch Panel Nedir? Veri Trafiğinin İstasyonları
Sahada kabloyu çekip doğrudan cihaza bağlamak yerine yapısal kablolama kuralları gereği her zaman araya dağıtım istasyonları koyarız:
- Patch Panel: Sahadaki (masalardan, kameralardan, access pointlerden) gelen yüzlerce Cat6 kablonun arka taraftan çakılarak tek bir merkezde toplandığı, ön tarafında ise yan yana RJ45 dişi portların bulunduğu pasif kabin içi panellerdir. Kablo karmaşasını bitirir.
- Patch Cord: Patch paneldeki portlar ile aktif switch cihazları arasında köprü kuran; ya da odadaki data prizi ile bilgisayar arasında bağlantıyı sağlayan, iki ucu fabrikasyon olarak RJ45 konnektörle sonlandırılmış esnek ve kısa network kablolarıdır.
Keystone Jack Nedir? Dişi Veri Prizi
Masanın altındaki veya duvardaki o network prizinin içine taktığımız, arkasına Cat6 kablonun özel çakma pensesiyle (krone aletiyle) 8 damarının sıkıştırıldığı dişi konnektöre Keystone Jack denir. Data iletiminin sahadaki kalbi burasıdır. Keystone jack üzerinde kabloları hangi sırayla çakacağınızı gösteren A ve B standart renk şemaları yer alır. Türkiye’de ve dünyada network projelerinde ezici çoğunlukla T568B standardı tercih edilir. İşlem sırasını öğrenmek için keystone jack bağlantısı nasıl yapılır rehberimize bakabilirsiniz.
Fluke Testi Nedir? Kablonun Kalite Belgesi
Büyük kurumsal şantiyelerde kabloyu çekip ucuna keystone çakıp basit bir ışıklı test cihazıyla kontrol etmek yetmez. Şartnameler sizden resmi bir sertifikasyon raporu ister. İşte bu noktada devreye Fluke Testi girer.

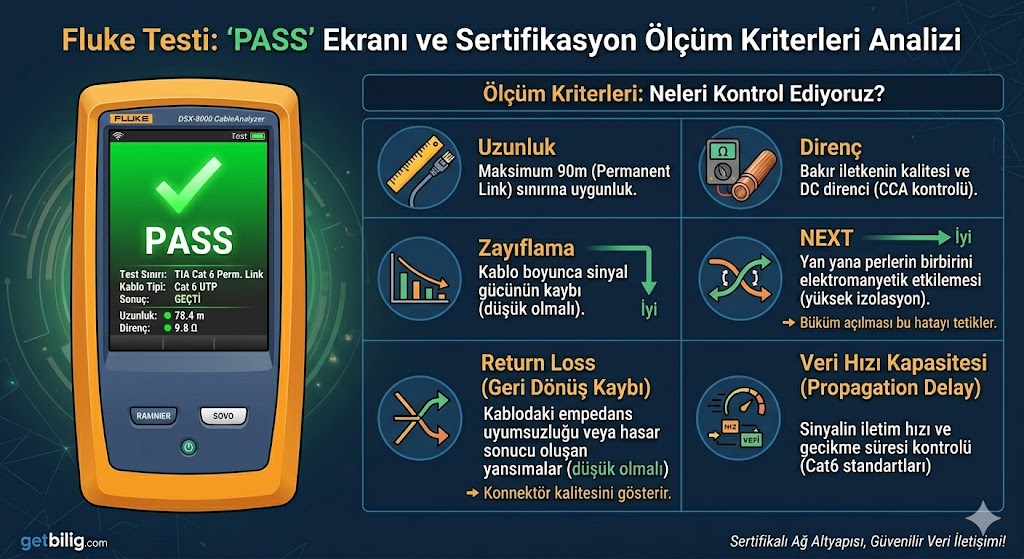

Fluke analizör cihazı, çekilen bakır hattın ucuna yüksek frekans dalgaları basarak kablonun direncini, hat zayıflamasını, yansıma kaybını (Return Loss) ve yan yana duran perlerin birbirini ne kadar sabote ettiğini (Crosstalk) mikroskobik olarak ölçer. Test bitiminde cihaz size ya yeşil bir “PASS” (Geçti) raporu ya da kırmızı bir “FAIL” (Kaldı) hatası verir. PASS raporunu almayan hiçbir data hattı yapısal kablolama projesinde teslim edilemez.
Özetle dostlar; Cat6 bizim veri yolumuz, Keystone Jack bu yolun bağlantı prizi, Patch Cord esnek hareket kabiliyetimiz, Fluke testi ise yaptığımız işin mühendislik tescilidir. Sahada bu standartlara dikkat ederek yapısal kablolama yaparsanız, ne kablolarınız karışır ne de testlerde başınız ağrır!
Sıkça Sorulan Sorular (FAQ)
1. Yapısal kablolama projelerinde neden el yapımı kablo yerine fabrikasyon Patch Cord istenir?
Cevap: Sahada teknisyen eliyle çakılan RJ45 konnektörler insan hatasına açıktır ve kablonun içindeki per bükümlerinin bozulmasına neden olur. Fabrikasyon patch cordlar ise endüstriyel ortamlarda, milimetrik büküm standartları korunarak ve uçları plastik enjeksiyonla preslenerek üretilir. Bu sayede yüksek frekanslarda sıfır veri kaybı (loss) ve maksimum yalıtım sağlarlar.
2. Fluke testinde “FAIL” (Başarısız) hatası almanın en yaygın sebepleri nelerdir?
Cevap: Fluke testinin kalmasının en büyük sebebi kötü işçiliktir. Keystone jack çakılırken tellerin bükümünün fazla açılması, kablonun tava veya borulardan çekilirken fazla gerilerek içindeki bakırın incelmesi, Cat6 kablonun elektrik kablolarıyla aynı kanaldan yan yana yürütülmesi (parazit oluşması) veya kalitesiz CCA (alüminyum alaşımlı) kablo seçilmesi testi doğrudan başarısızlığa uğratır.
3. Cat6 kablo montajında T568A ve T568B standartları aynı anda kullanılabilir mi?
Cevap: Hayır, kesinlikle kullanılamaz. Çekilen bir network kablosunun bir ucu T568A, diğer ucu T568B standardına göre çakılırsa “Crossover” (Çapraz) kablo oluşur. Yapısal kablolama altyapısında tüm uçların düz (Straight-through) bağlantı olması şarttır. Bu yüzden projenin başında hangi standart (genellikle T568B) seçildiyse, tüm patch paneller ve keystone jacklar istisnasız aynı şemaya göre çakılmalıdır.
